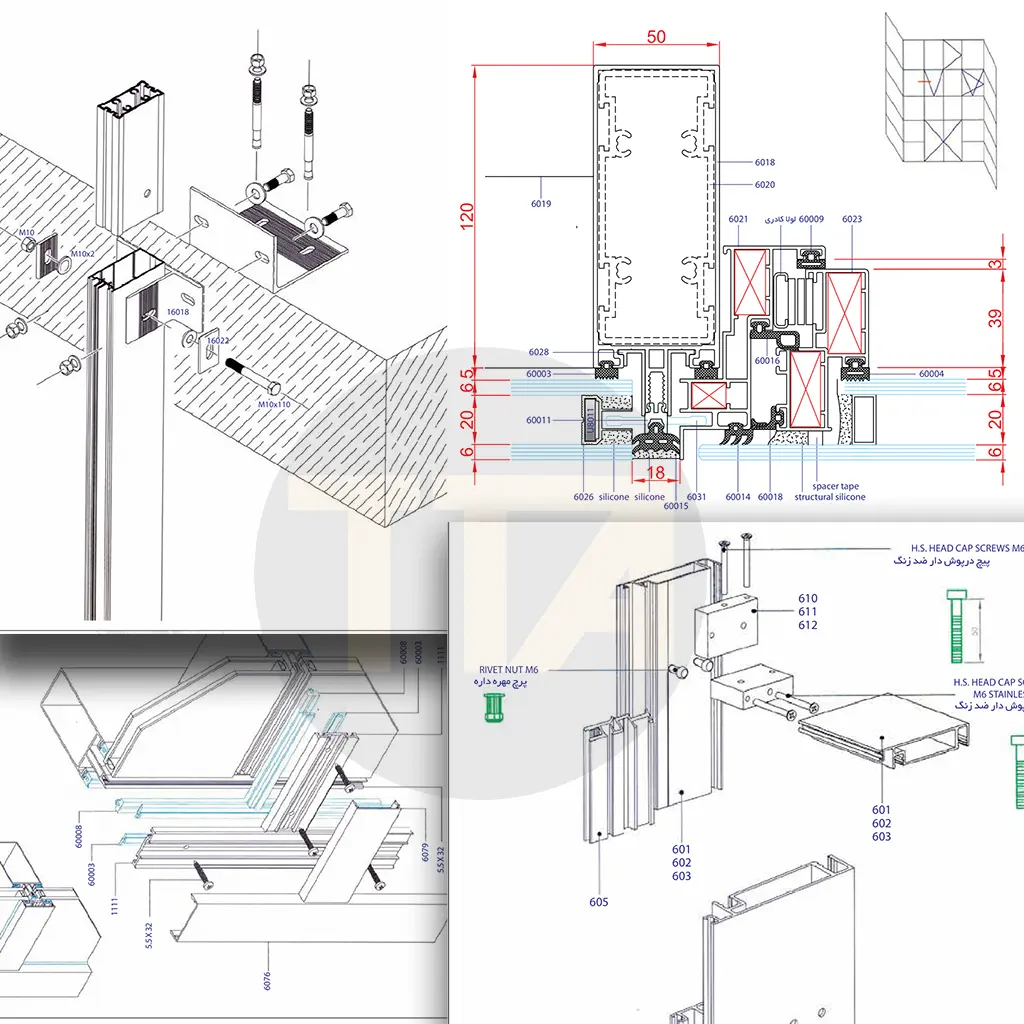

مشخصات نمای کرتین وال
مشخصات نمای کرتین وال یکی از مهمترین عوامل در طراحی و اجرای ساختمان‌های مدرن است. این سیستم که به‌عنوان یک پوسته غیرسازهای عمل می‌کند، از ترکیب پروفیلهای آلومینیومی و شیشههای مقاوم ساخته میشود و نقش کلیدی در زیبایی، عایق‌بندی و ایمنی سازه دارد. در نمای کرتین وال، پارامترهایی مانند ابعاد پروفیل‌ها، ضخامت شیشه، نوع درزگیرها و استانداردهای باربری از جمله مشخصات فنی حیاتی هستند که بر عملکرد نهایی تأثیر می‌گذارند. مهندسان و طراحان با بررسی این جزئیات می‌توانند بهترین گزینه را برای پروژه‌های خود انتخاب کنند.
برای اطلاع از قیمت و انواع نمای کرتین وال به بخش نمای کرتین وال مراجعه نمایید.
اجزای تشکیل‌دهنده سیستم کرتین وال
مشخصات نمای کرتین وال تنها زمانی به درستی درک میشود که با اجزای اصلی این سیستم آشنا شویم. هر کرتین وال از قطعات دقیقی تشکیل شده که در کنار هم عملکردی یکپارچه ایجاد می‌کنند. در ادامه مهمترین این اجزا را بررسی می‌کنیم:
لیست اجزای اصلی کرتین وال
- پروفیلهای آلومینیومی (فریم اصلی و مولیون‌ها)
- پانل‌های شیشه‌ای (تک‌جداره، دوجداره یا لمینیت)
- براکت‌های اتصال (برای نصب به سازه اصلی)
- گسکیت‌ها و درزگیرها (عایق‌های لاستیکی)
- فیکسچرهای مکانیکی (پیچ و مهره‌های مخصوص)
- سیستم زهکشی (دفع آب باران)
- پوشش‌های محافظ (آندایزینگ یا پودرکوت)

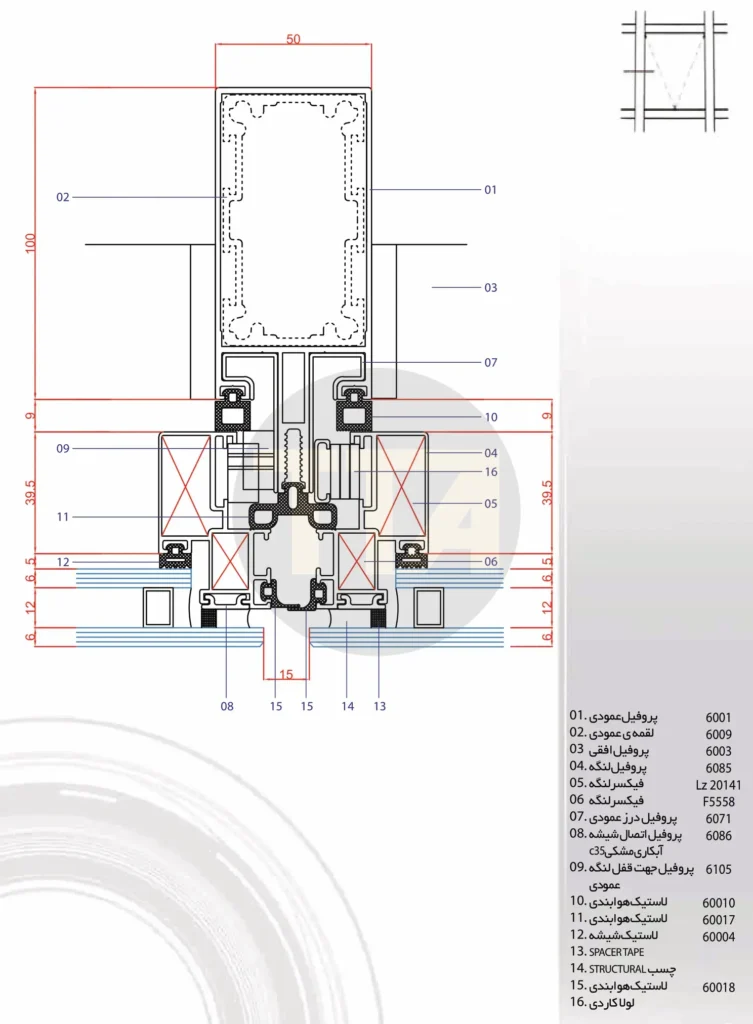

انواع پروفیلهای آلومینیومی در کرتین وال
در طراحی و اجرای سیستم‌های کرتین وال، انتخاب نوع پروفیلهای آلومینیومی نقش تعیین‌کننده‌ای در عملکرد نهایی نمای ساختمان دارد. براساس استانداردهای جهانی و تجربیات اجرایی، این پروفیل‌ها در چهار دسته اصلی تولید و استفاده می‌شوند که هر کدام ویژگی‌های منحصر به فردی دارند:
پروفیل فشاردهنده (Pressure Plate)
- سیستم سنتی با قابلیت مشاهده خطوط اتصال
- مقاومت بالا در برابر بارهای باد و زلزله
- مناسب برای ساختمان‌های اداری و تجاری
پروفیل نیمه پنهان (Semi-Unitized)
- تلفیقی از مزایای سیستم‌های سنتی و مدرن
- کاهش قابل توجه خطوط اتصال
- نصب نسبتاً سریع‌تر از نوع سنتی
پروفیل یونیتایز (Unitized)
- کاملاً پیش‌ساخته شده در کارخانه
- سرعت اجرای بسیار بالا در محل پروژه
- گزینه ایده‌آل برای برج‌های بلندمرتبه
پروفیل استراکچرال (Structural)
- طراحی نامرئی و مینیمالیستی
- ایجاد نمای تمام شیشه‌ای یکپارچه
- مقاومت استثنایی در برابر نیروهای جانبی

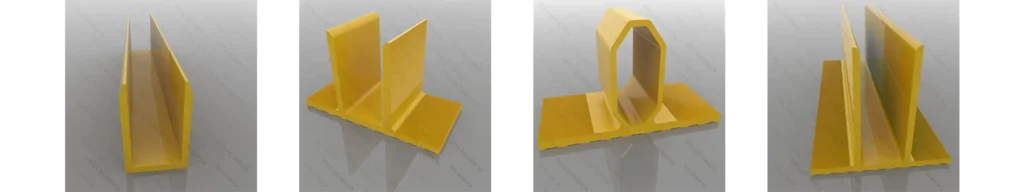

جزئیات اتصالات و براکت‌ها
سیستم اتصالات و براکت‌ها در نمای کرتین وال نقش حیاتی در استحکام و پایداری سازه دارد. این اجزا نیروهای وارده (باد، زلزله و وزن خود سیستم) را به اسکلت ساختمان منتقل می‌کنند.
براکت‌های فولادی (Steel Brackets)
- جنس: فولاد گالوانیزه یا استنلس استیل
- مقاومت کششی و خمشی بالاتر نسبت به آلومینیوم
- مناسب برای پروژه‌های با دهانه‌های بزرگ و بارهای سنگین
- نیاز به پوشش ضدخوردگی در محیط‌های مرطوب
براکت‌های آلومینیومی (Aluminum Brackets)
- جنس: آلیاژهای سری 6000 آلومینیوم (معمولاً 6061 یا 6063)
- سبک‌وزن و مقاوم در برابر خوردگی
- مناسب برای ساختمان‌های معمولی با بارهای متعارف
- هزینه پایین‌تر نسبت به نوع فولادی
مشخصات نمای کرتین وال : عایق بندی و درزگیرها
سیستم‌های نمای کرتین وال برای حفظ عملکرد بهینه به عایق‌بندی و درزگیرهای باکیفیت نیاز دارند. این اجزا نقش کلیدی در جلوگیری از نفوذ آب، کاهش انتقال حرارت و کنترل صدا ایفا می‌کنند. در میان انواع درزگیرها، لاستیک EPDM به دلیل مقاومت بالا در برابر عوامل جوی مانند اشعه UV و تغییرات دمایی (-۴۵ تا +۱۵۰ درجه سانتی‌گراد) یکی از پرکاربردترین گزینه‌هاست. این ماده با ساختار مولکولی اشباع شده، دوام بالایی دارد و در برابر رطوبت و مواد شیمیایی نیز مقاوم است .
برای آب‌بندی خطوط درز شیشه و پروفیلهای آلومینیومی، از درزگیرهای سیلیکونی نیز استفاده میشود که انعطاف‌پذیری بالایی (تا ۲۵% کشش) دارند و برای دهانه‌های حرکتی مناسب هستند. این درزگیرها با چسبندگی عالی به سطح شیشه و آلومینیوم، از نشتی آب و هوا جلوگیری می‌کنند.
در بخش عایق‌بندی حرارتی، فوم‌های پلی‌اتیلن بسته‌سلول با ضریب انتقال حرارت پایین (۰.۰۳ W/mK) به کار می‌روند. این فوم‌ها در پشت پروفیل‌ها نصب شده و از پل حرارتی جلوگیری می‌کنند. همچنین، از پلی آمید نیز برای عایق بندی استفاده میشود.
شرکت تتاآلومینیوم در پروژه‌های خود از درزگیرهای EPDM با گرید صنعتی استفاده می‌کند که مطابق با استانداردهای ASTM C920 و AAMA 508-07 هستند. این انتخاب تضمینی برای عملکرد بلندمدت و مقاومت در برابر شرایط سخت محیطی است.
مشخصات شیشههای مورد استفاده
شیشه‌ها یکی از اجزای حیاتی در سیستم‌های کرتین وال هستند و زمانی که صحبت از مشخصات نمای کرتین وال میشود، بدیهیست که راجع به شیشه این نوع نما صحبت کنیم. شیشه علاوه بر تأمین نور طبیعی، بر زیبایی، ایمنی و عملکرد انرژی ساختمان تأثیر مستقیم دارند. انتخاب نوع شیشه باید بر اساس معیارهای فنی، شرایط اقلیمی و نیازهای پروژه انجام شود.

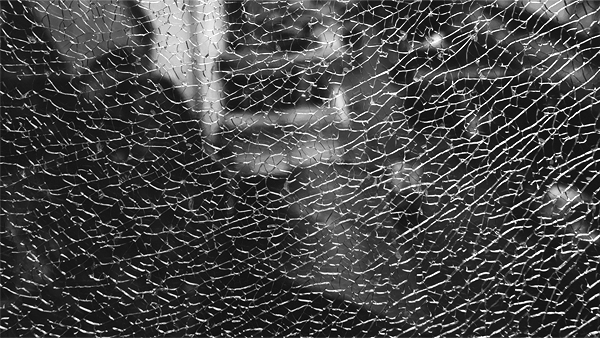

شیشه سکوریت (میرال)
- مقاومت ۵ برابری در برابر ضربه و حرارت نسبت به شیشه معمولی
- در صورت شکستن به قطعات ریز و غیربرنده تبدیل میشود
- ضخامت متداول: ۶ تا ۱۹ میلی‌متر
شیشه دوجداره
- عایق حرارتی و صوتی با فاصله هوایی ۶ تا ۲۰ میلی‌متر بین لایه‌ها
- کاهش ۳۰٪ مصرف انرژی در ساختمان‌ها
- قابلیت ترکیب با گازهای نجیب (آرگون، کریپتون) برای بهبود عایق‌بندی
شیشه رفلکس
- پوشش متالیک برای انعکاس نور و حرارت خورشید
- کاهش ۴۰٪ بار سرمایشی در مناطق گرمسیر
- طرح‌های متنوع: آبی، برنزی، نقره‌ای

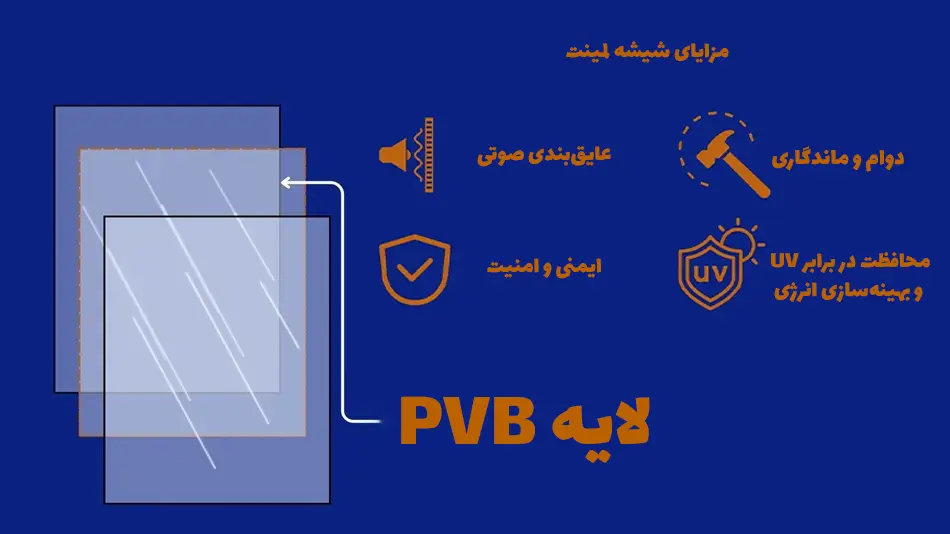

شیشه لمینیت
- چندلایه با فیلم PVB برای جلوگیری از پراکندگی شیشه هنگام شکست
- مقاوم در برابر عبور صوت (کاهش ۳۵ دسی‌بل)
- کاربرد در نمای‌های ایمنی و ضدسرقت

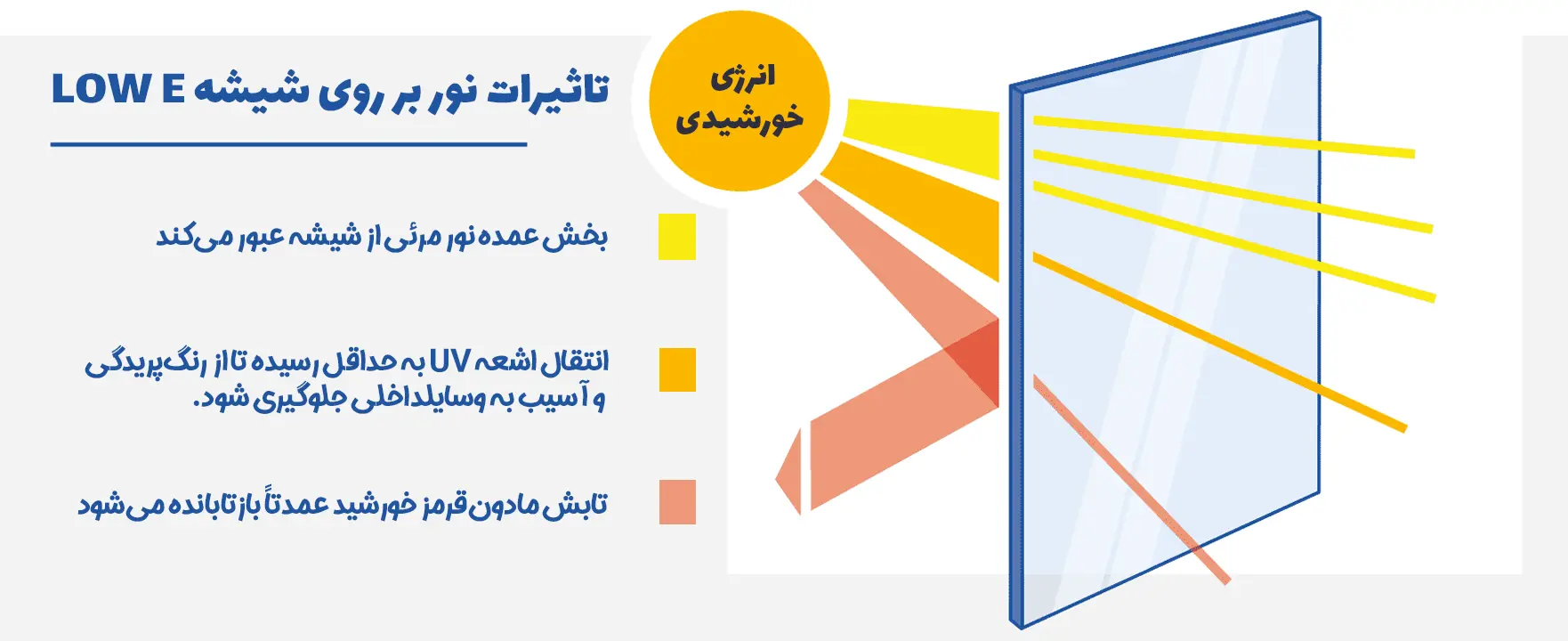

شیشه Low-E
- پوشش نازک اکسید فلزی برای کنترل انتقال حرارت
- عبور نور مرئی تا ۸۰٪ + انعکاس ۹۰٪ اشعه مادونقرمز
- پارامترهای فنی کلیدی در انتخاب شیشه:
- ضریب انتقال حرارت (U-Value): هرچه پایین‌تر، عایق‌بندی بهتر (مثلاً ۱.۱ W/m²K برای شیشه دوجداره)
- ضریب عبور نور مرئی (VLT): معمولاً بین ۴۰٪ تا ۸۰٪ برای حفظ روشنایی طبیعی
- مقاومت در برابر بار باد: محاسبه بر اساس ضخامت و ابعاد پانل‌ها
- میزان سولار ریجکشن: توانایی بازتابش گرمای خورشید
مشخصات نمای کرتین وال : نکات اجرایی شیشه ها
- در مناطق زلزلهخیز از شیشههای با قابلیت تغییر شکل (مثل لمینیت) استفاده شود.
- برای نماهای شمالی از شیشههای Low-E با VLT بالا بهره ببرید.
- ترکیب شیشه سکوریت و لمینیت در پروژه‌های پرترافیک توصیه میشود
انواع رنگ و پوشش پروفیل‌ها برای نمای کرتین وال
در صنعت نمای کرتین وال، انتخاب سیستم رنگ مناسب یکی از مهمترین تصمیمات فنی و زیبایی‌شناختی محسوب میشود. شرکت تتاآلومینیوم با بهره‌گیری از فناوری‌های روز دنیا، سه سیستم اصلی رنگ‌آمیزی را ارائه می‌دهد: آنادایز، رنگ پودری الکترواستاتیک و پوشش‌های دکورال ویژه. هر یک از این سیستم‌ها ویژگی‌های منحصر به فردی دارند که آنها را برای پروژه‌های مختلف مناسب می‌سازد.
پوشش آنادایز که از طریق فرآیند الکتروشیمیایی ایجاد میشود، لایه‌ای سخت از اکسید آلومینیوم روی سطح پروفیل تشکیل می‌دهد. این پوشش که در ضخامت‌های 20 تا 25 میکرون اجرا میشود، مقاومت استثنایی در برابر خوردگی و سایش از خود نشان می‌دهد. شرکت تتاآلومینیوم در بخش آنادایز، خدمات متنوعی از جمله آنادایز معمولی (در رنگ‌های نقره‌ای، برنزی و طلایی)، آنادایز دکورال با طرح‌های چوب و سنگ، و آنادایز شامپاینی با سطح ساتین مات ارائه می‌دهد.
رنگ پودری الکترواستاتیک که با استفاده از ذرات پلیمری باردار اجرا میشود، یکی دیگر از گزینه‌های پرطرفدار در صنعت نما است. این سیستم که در کوره‌های با دمای 200 درجه سانتی‌گراد پخت میشود، امکان ایجاد طیف رنگی نامحدود (بر اساس استانداردهای RAL و Pantone) را فراهم می‌آورد. از مزایای اصلی این سیستم می‌توان به ماندگاری 20 تا 25 ساله، مقاومت در برابر اشعه UV و قابلیت ترمیم نسبتاً آسان اشاره کرد.
جمع‌بندی: کرتین وال، نماد معماری مدرن
| ویژگی | آنادایز | رنگ پودری | پوشش دکورال |
|---|---|---|---|
|
ضخامت پوشش |
20-25 میکرون |
80-60 میکرون |
30-25 میکرون |
|
مقاومت در برابر خوردگی |
عالی |
بسیار خوب |
عالی |
|
تنوع رنگی |
محدود |
نامحدود |
ویژه |
|
هزینه اجرا |
بالا |
متوسط |
بسیار بالا |
|
طول عمر |
+30 سال |
20-25 سال |
+25 سال |
سیستم نمای کرتین وال با ترکیب طراحی پیشرفته، مصالح باکیفیت و فناوری‌های نوین، تحولی اساسی در صنعت ساختمان‌سازی ایجاد کرده است. از پروفیلهای آلومینیومی با پوشش‌های مقاوم گرفته تا شیشههای هوشمند و درزگیرهای با دوام، هر جزء این سیستم نقش حیاتی در پایداری، کارایی انرژی و زیبایی ساختمان ایفا می‌کند.
سوالات متداول
کاهش بار مرده ساختمان تا ۵۰% نسبت به نماهای سنتی. نصب آن ۳ برابر سریع‌تر می‌باشد و امکان تعویض جداگانه اجزا بدون تخریب سازه را دارد
بله. با استفاده از:
- اتصالات لغزشی مطابق ASCE 7
- شیشههای لمینیت با تحمل تغییر شکل
- پروفیلهای یونیتایز با قابلیت جذب انرژی
- Low-E: عبور نور مرئی + انعکاس مادونقرمز (کاهش اتلاف انرژی)
- رفلکس: انعکاس نور مرئی + کاهش جذب حرارت (مناسب مناطق گرمسیر)
عوامل مختلفی بر تخمین قیمت نمای کرتین وال تاثیر گذارند برخی از آنها میتواند موارد زیر باشد.
- نوع سیستم (قاب‌دار، یونیتایز، استراکچرال)
- جنس شیشه و پروفیل
- پیچیدگی طراحی معماری
